中频炉水流量温度压力检测器

产品概况

中频炉水流量温度压力检测器主要应用于电炉水路报警领域，主要功能是监测显示进水流量、出水流量、进水压力、出水压力、进水温度、出水温度、进出水流量差值，这几个参量。通过数字监测，反应出电炉水路的流量、温度、压力相关的值的变化，一旦报警，报警装置会发出刺耳的声光报警，以达到对电炉水路进行实时监测的效果。

中频炉水流量温度压力检测器页面显示

显示进水温度

显示出水温度

显示进水压力

显示出水压力

显示进水流量

显示出水流量

显示流量差值

◆ 选择安装位置，打磨管道，安装探头

定位的安装点需要除掉油漆、锈迹、防腐层，最好使用打磨机打磨出金属光泽，并擦去油污和灰尘。

◆ 安装传感器

传感器接线、密封完成后，在传感器的发射面上，均匀涂抹2-3mm随机附带的耦合剂，然后按照安装距离把传感器安装在已经处理好的管道表面上，并且使用卡箍进行固定。

管道口径大于DN100推荐用“Z"法安装

安装距离

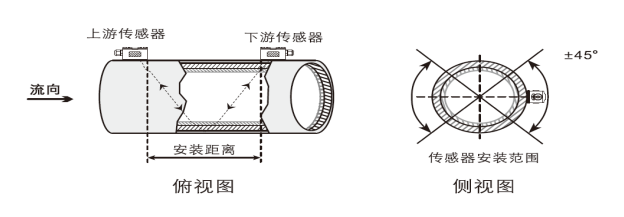

外夹式传感器安装间距以两传感器的最内边缘距离为准（参见下图），间距的计算方法是首先在菜单中输入所需的正确参数以后，查看窗口M25所显示的数字，并按此数据安装传感器。

管道口径小于等于DN100推荐用“V"法安装

安装距离

外夹式传感器安装间距以两传感器的最内边缘距离为准（参见下图），间距的计算方法是首先在菜单中输入所需的正确参数以后，查看窗口M25所显示的数字，并按此数据安装传感器。
